SWL-Ⅲ丝杠升降机

  • 商品说明




SWL系列蜗轮丝杠升降机是一种基础起重部件,符合JB/T8809—2010(原JB/T8809—1998、JB/ZQ4391—86)标准。承载能力2.5—120T。具有结构紧凑、体积小、重量轻、动力源广泛、噪音小、安装方便、使用灵活、功能多、配套形式多、可靠性高、使用寿命长等优点。.

  最高输入转速1500r/min,最大提升速度2.7m/min。有不同的结构型式和装配方式,提升高度按用户的要求制造。该装置可以自锁。

  升降机按结构型式分为:

  1型-丝杠轴向移动;

  2型-丝杠作旋转运动。丝杠上的螺母作轴向移动。

  丝杆升降机装配型式

  升降机每种结构型式又分为两种装配型式:

  A型-丝杠(或螺母)向上移动;

  B型-丝杠(或螺母)向下移动。

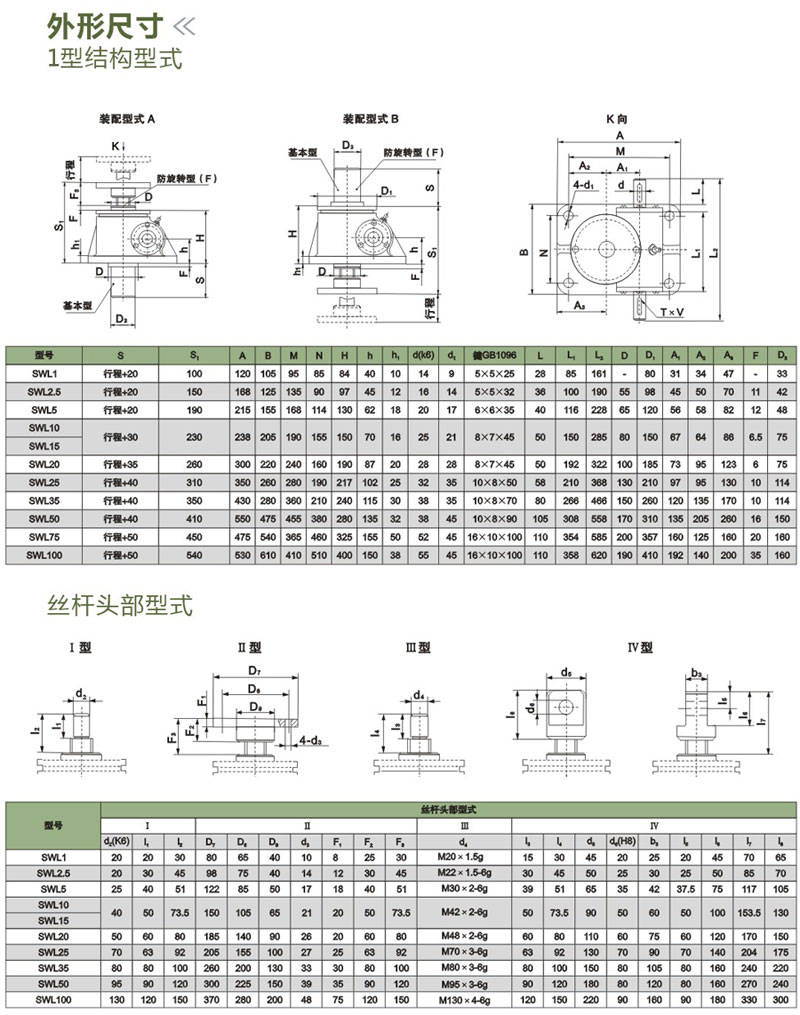

  3、丝杠头部型式

  1型结构型式的丝杠

  丝杆升降机头部分为

  I(圆柱型)、II(法兰型)、III(螺纹型)、IV(扁头型)四种型式。

  2型结构型式的丝杠头部分为:I(圆柱型)和III(螺纹型)两种形式。

  4、传动比

  升降机分为两种传动比,即普通(P)和慢速(M)。

  5、丝杠的防护

  1型升降机丝杠的防护分为:基本型、防旋转型(F)和带防护罩型(Z);

  2型升降机丝杠的防护分为:基本型和带防护罩型(Z)。
